直流減速電機

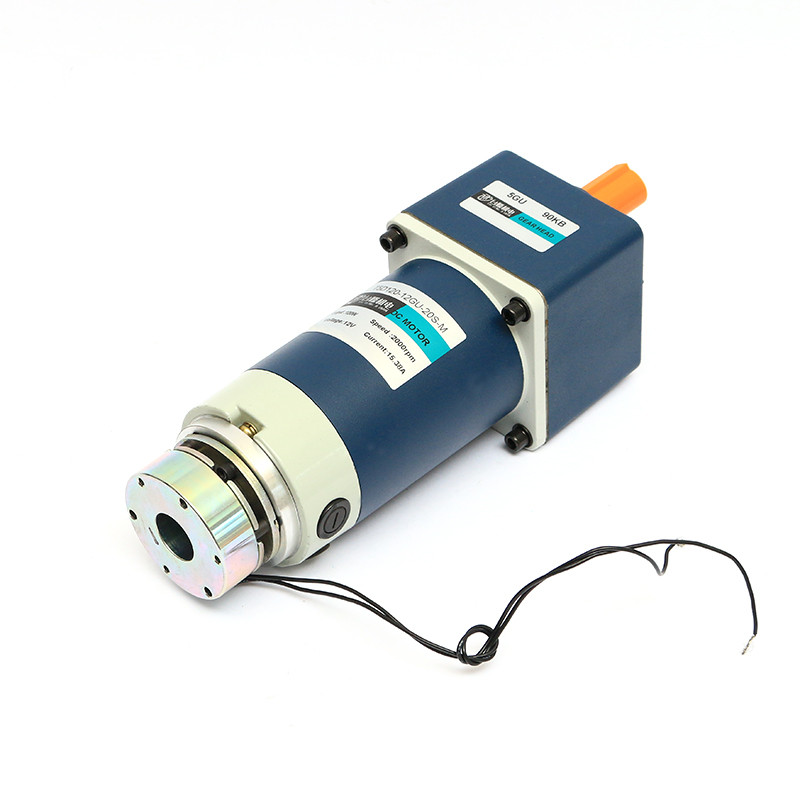

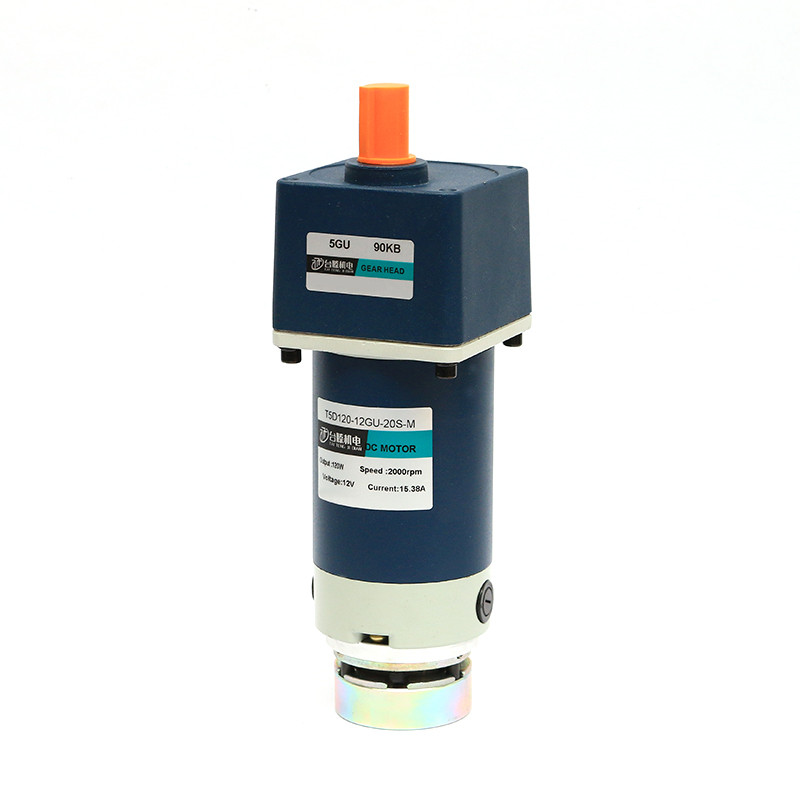

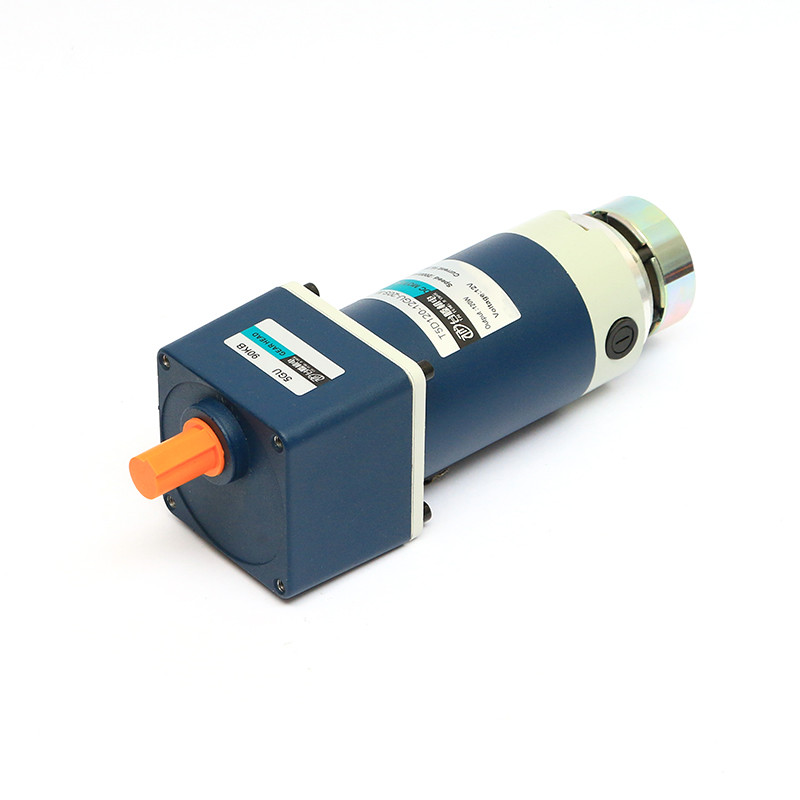

T5D120系列

上一個 T5D90系列

下一個 T55D系列

T5D系列

電機型號 Motor Model	電壓 Voltage	功率 Power	空載參數 No-load Parameter		負載參數 Load Parameters			電刷壽命 Brush life	電機重量 Motor Weight
	電壓 Voltage	功率 Power	轉速 Speed	電流 Current	轉速 Speed	力矩 Torque	電流 Current	電刷壽命 Brush life	電機重量 Motor Weight
	V	W	r/min	A	r/min	MN.M	A	H	Kg
T5D60-12□	12	60	3350	2	3000	191	7.5	2000	1.8
T5D60-24□	24	60	3300	1	3000	191	3.6	2000	1.8
T5D60-90□	90	60	3250	0.3	3000	191	1	2000	1.8
T5D60-12□	12	60	2100	1	1800	318	7.5	2000	1.8
T5D60-24□	24	60	2150	0.6	1800	318	3.6	2000	1.8
T5D60-90□	90	60	2100	0.25	1800	318	1	2000	1.8
T5D90-12□	12	90	3400	1.7	3000	286	10.2	2000	2.2
T5D90-24□	24	90	3350	0.9	3000	286	5.2	2000	2.2
T5D90-90□	90	90	3300	0.35	3000	286	1.4	2000	2.2
T5D90-12□	12	90	2200	1.1	1800	477	10.2	2000	2.2
T5D90-24□	24	90	2150	0.7	1800	477	5.2	2000	2.2
T5D90-90□	90	90	2100	0.3	1800	477	1.4	2000	2.2
T5D120-12□	12	120	3500	2.1	3000	382	13.9	2000	2.2
T5D120-24□	24	120	3500	1.2	3000	382	7.1	2000	2.2
T5D120-90□	90	120	3400	0.4	3000	382	1.9	2000	2.2
T5D120-12□	12	120	2300	1.3	1800	636	13.9	2000	2.2
T5D120-24□	24	120	2250	0.7	1800	636	7.1	2000	2.2
T5D120-90□	90	120	2100	0.3	1800	636	1.9	2000	2.2
T55D200-12□	12	200	3450	3.5	3000	636	22	2000	3.2
T55D200-24□	24	200	3400	1.5	3000	636	11	2000	3.2
T55D200-90□	90	200	3300	0.9	3000	636	5.4	2000	3.2
T55D200-12□	12	200	2300	2	1800	1060	22	2000	3.2
T55D200-24□	24	200	2150	1	1800	1060	11	2000	3.2
T55D200-90□	90	200	2100	0.5	1800	1060	5.4	2000	3.2
※電機電壓、功率及轉速可在配件、尺寸允許情況下，可根據客戶要求定制。 ※外置電刷電機，用戶可自行在外部更換，內置電刷電機更換時需將電機拆裝后方可更換。

減速箱減速比/性能對照表 Gear Reductio/Performance Comparison

型號 Model	減速比 Gear Ratio	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
T5D60-24□30S	轉速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T5D60-24□30S	轉矩 Torgue N.M	0.46	0.56	0.77	0.93	1.16	1.39	1.54	1.93	2.32	2.51	2.78	3.48	4.78	5.01	5.01	6.27	7.52	9.4	10	10	10	10	10	10
T5D60-24□18S	轉速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T5D60-24□18S	轉矩 Torgue N.M	0.77	0.93	1.29	1.55	1.93	2.32	2.58	3.22	3.86	4.17	4.64	5.8	6.95	8.35	8.35	10	11	12	13	14	15	16	17	18
T5D90-24□30S	轉速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T5D90-24□30S	轉矩 Torgue N.M	0.69	0.83	1.16	1.39	1.74	2.09	2.09	2.61	3.13	3.75	3.75	4.69	5.63	6.76	7.51	9.38	11.25	14.07	15.2	16.89	20	20	20	20
T5D90-24□18S	轉速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T5D90-24□18S	轉矩 Torgue N.M	1.16	1.39	1.93	2.32	2.9	3.48	3.86	4.35	5.22	6.26	6.95	7.82	9.39	11.27	12.52	15.65	18.78	20	20	20	20	20	20	20
T5D120-24□30S	轉速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T5D120-24□30S	轉矩 Torgue N.M	0.93	1.11	1.55	1.86	2.32	2.79	2.79	3.48	4.18	5.01	5.01	6.27	7.52	9	10	12.53	15	18.8	20	20	20	20	20	20
T5D120-24□18S	轉速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T5D120-24□18S	轉矩 Torgue N.M	1.55	1.85	2.58	3.09	3.48	4.64	5.15	5.8	6.95	8.35	9.27	11.59	13.91	16.69	18.55	20	20	20	20	20	20	20	20	20
T55D200-24□30S	轉速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T55D200-24□30S	轉矩 Torgue N.M	1.55	1.85	2.58	3.09	3.86	4.64	4.64	5.8	6.96	8.35	8.35	10.43	12.52	15	16.7	20	20	20	20	20	20	20	20	20
T55D200-24□18S	轉速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T55D200-24□18S	轉矩 Torgue N.M	2.58	3.09	4.29	5.15	6.44	7.73	8.59	9.66	11.59	13.91	15.45	19.32	20	20	20	20	20	20	20	20	20	20	20	20
※ 表中轉速是以電機的平均轉速為基數，除以減速比而算出的數值，實際轉速將隨負載大小而變化，變化范圍2-20% 。 ※ 表中灰色表示輸出軸的旋轉方向與電機旋轉方向相反。 ※ 表中轉矩是以電機額定轉矩X減速比X傳動效率計算而得
